अनुकूलित प्रवाहकीय सिलिकॉन रबर

उत्पाद का परिचय

विद्युत प्रवाहकीय इलास्टोमेरप्रवाहकीय गुणों के साथ किसी भी रबरयुक्त सामग्री का उल्लेख करने वाला एक सामान्य शब्द है, जैसे कि ग्लास सिल्वरिंग, सिल्वर-प्लैट एल्यूमीनियम, चांदी, आदि। इस तरह के प्रवाहकीय कण अच्छी तरह से सिलिकॉन रबर में बिखरे हुए हैं।प्रवाहकीय नेटवर्क बनता है जब पड़ोसी प्रवाहकीय कण दबाव में संपर्क करते हैं।यह EMI / RFI (विद्युत चुम्बकीय हस्तक्षेप और रेडियो आवृत्ति हस्तक्षेप) शोर को कम या समाप्त कर देता है जो अक्सर इलेक्ट्रॉनिक्स से जुड़ा होता है।

उत्पाद की विशेषताएं

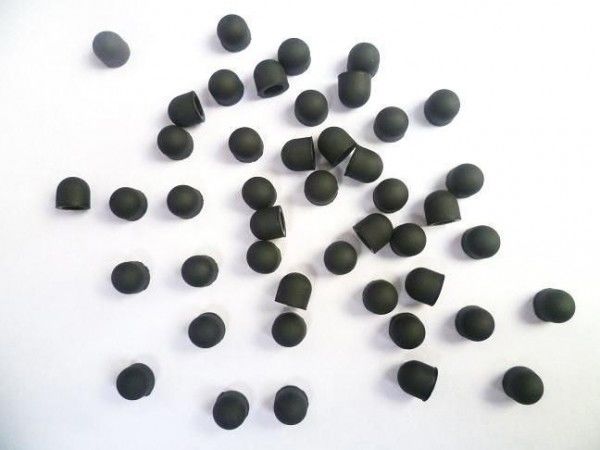

उत्पाद चित्र

प्रवाहकीय रबर कई प्रमुख प्रकारों का पालन करना शामिल है:

CONSIL- नेकां (ग्रेफाइट निकल चढ़ाना सिलिकॉन रबर में भरा)

CONSIL-V (चांदी भरने सिलिकॉन रबर बाहर निकालना गद्दी)

CONSIL- ए सिलिकॉन रबर (एल्यूमीनियम चांदी)

CONSIL-N (निकल चढ़ाया चांदी सिलिकॉन रबर में भरा)

CONSIL-C सिलिकॉन रबर (तांबा चढ़ाना चांदी)

SC-CONSIL (ग्रेफाइट सिलिकॉन रबर में भरा)

CONSIL- आर सिलिकॉन रबर (ठीक चांदी)

CONSIL-II (चांदी सिलिकॉन रबर ढाला गैसकेट में भरा)

विद्युत प्रवाहकीय इलास्टोमेर सुविधा

विद्युत प्रवाहकीय इलास्टोमेर मुख्य कार्य सील और विद्युत चुम्बकीय ढाल है।

टिप्पणियाँ:

विद्युत प्रवाहकीय इलास्टोमेर में विद्युत चुम्बकीय परिरक्षण कार्य होता है, जब आयतन प्रतिरोध 10 ओम से कम होता है। सेमी।मुख्य रूप से विद्युत चुम्बकीय परिरक्षण अवसर में लागू, चेसिस, अलमारियाँ, आश्रय इलेक्ट्रॉनिक और माइक्रोवेव वेवगाइड सिस्टम, कनेक्टर पैड, आदि में भी उपयोग किया जाता है।

विद्युत प्रवाहकीय इलास्टोमेर: प्रतिरोध जितना कम होता है, उतनी ही उच्च कठोरता होती है।जब प्रतिरोध 10ohm.cm से कम होता है, तो कठोरता 70 किनारे A पर होती है।

विद्युत प्रवाहकीय इलास्टोमेर अनुप्रयोग

विद्युत प्रवाहकीय इलास्टोमेर अक्सर रबर सामग्री को संदर्भित करता है, जिसकी मात्रा प्रतिरोध 10 ^ 9 ओम के भीतर है। सेमी।प्रवाहकीय रबर अपनी अच्छी विद्युत चुम्बकीय सील और जल वाष्प क्षमता के साथ एक अच्छी विद्युत चालकता (आवृत्ति 40 GHZ का अवरोध) प्रदान कर सकता है।इसकी मात्रा प्रतिरोधकता 0.004 ओम हो सकती है।सेमी, अच्छी स्थिरता के साथ।

विद्युत प्रवाहकीय इलास्टोमेर का उपयोग सैन्य और वाणिज्य दोनों में किया जाता है।मुख्य कार्य सील और विद्युत चुम्बकीय ढाल है।उत्पाद संपीड़न मोल्डिंग या एक्सट्रूज़न मोल्डिंग को अपना सकते हैं।यह चिप या अन्य काटने के आकार पर है।परिरक्षण प्रदर्शन 120 dB (10 GHz) जितना अधिक है।मेडिकल कंडक्टिव इलास्टोमेर का उपयोग मेडिकल इलेक्ट्रोड में भी किया जाता है।

प्रवाहकीय रबर का आयतन प्रतिरोध धातु की तुलना में बड़ा होता है, मात्रा प्रतिरोध के आधार पर दूरी के समानुपाती होता है, दूरी जितनी अधिक होगी, प्रतिरोध भी उतना ही अधिक होगा।मेडिकल इलेक्ट्रोड पर विद्युत प्रवाहकीय इलास्टोमेर का व्यापक रूप से उपयोग किया गया है।इलेक्ट्रोड पतली है, आम तौर पर 1 मिमी से नीचे, प्रवाहकीय रबर इस मामले में पूरी तरह से विद्युतीकृत है।

विद्युत प्रवाहकीय इलास्टोमेर मुख्य सिद्धांत

प्रवाहकीय कण अंदर भरा विद्युतीय सुचालक elastomerएक निश्चित मात्रा की संख्या तक पहुंचें, और एक दूसरे से संपर्क करें, अंत में इलेक्ट्रॉन निरंतर राज्य बनाएं।जब बाहरी विद्युत चुम्बकीय क्षेत्र में मजबूत विद्युत चुम्बकीय तरंग प्रवाहकीय कणों में मुक्त इलेक्ट्रॉनों से टकराती है, तो एक विपरीत विद्युत चुम्बकीय क्षेत्र का निर्माण, आंतरिक और बाहरी विद्युत चुम्बकीय क्षेत्र विद्युत चुम्बकीय हस्तक्षेप लहर के प्रभाव को कमजोर करने के लिए एक दूसरे को ऑफसेट करते हैं।

विद्युतीय सुचालक elastomerएक अन्य सिद्धांत ऊर्जा परिवर्तन है, दूसरे शब्द में, ऊर्जा के संरक्षण का कानून।जब विद्युत चुम्बकीय तरंग मुक्त इलेक्ट्रॉनों को हिट करती है, तो प्रवाहकीय कण विद्युत चुम्बकीय आंदोलन की प्रक्रिया में गर्मी उत्पन्न करते हैं, जो विद्युत चुम्बकीय हस्तक्षेप लहर है - विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए मुक्त इलेक्ट्रॉन आंदोलन गतिज ऊर्जा-तापीय ऊर्जा।

विद्युत प्रवाहकीय इलास्टोमेर संरचना

विद्युतीय सुचालक elastomerअच्छी विद्युत चालकता के लिए कुछ संपीड़न बल के अधीन होना चाहिए, इसलिए, संरचना को उचित दबाव सुनिश्चित करने के लिए डिज़ाइन किया जाना चाहिए।संपीड़न प्लेटों की इष्टतम राशि 7 से 15% तक की ऊंचाई पर है;ठोस गोल, 12 से 30% की अत्यधिक संकुचित इष्टतम राशि;ट्यूबलर, पी-आकार अत्यधिक संकुचित रूप 20 से 60% की इष्टतम राशि।

विद्युत प्रवाहकीय इलास्टोमेर सामग्री विकल्प

विद्युत प्रवाहकीय इलास्टोमेर के साथ काम करते समय, यह याद रखना महत्वपूर्ण है कि गैल्वेनिक संगतता का भी प्रभाव पड़ेगा, जिस पर तार प्रकार या भराव का उपयोग किया जाना चाहिए।इस मामले में, एक प्रवाहकीय तार प्रकार या भराव विकल्प को बनाने की आवश्यकता होती है जहां वोल्टेज की क्षमता में अंतर होता हैप्रसार धातुओं के बीच के रूप में संभव के रूप में छोटे हैं।

प्रवाहकीय रबर का एक व्यापक रूप से लोकप्रिय रूप विद्युत प्रवाहकीय इलास्टोमेर है।प्रवाहकीय इलास्टोमेर को फ्लैट गैस्केट बनाने के लिए डाई-कट किया जा सकता है, लेकिन अन्य सामग्रियों के बड़े अंतरों में से एक यह है कि विद्युत प्रवाहकीय इलास्टोमेर को विभिन्न एक्सट्रूडेड प्रोफाइल की एक किस्म में भी प्रदान किया जा सकता है।इन प्रोफाइल को ठोस क्रॉस सेक्शन या खोखले के रूप में एक्सट्रूज़न किया जा सकता है जो कि आवश्यक कंप्रेशन और ओपन एपर्चर की ऊंचाई को ढाल के आधार पर किया जाता है।विद्युत प्रवाहकीय इलास्टोमेर में बेस रबर आमतौर पर सिलिकॉन, फ्लोरोसिलिकॉन या ईपीडीएम (एथिलीन प्रोपलीन डायन मोनोमर) जैसे यौगिकों से युक्त होता है।उदाहरण के लिए, सिलिकॉन का उपयोग सामान्य मौसम की सीलिंग और उच्च तापमान से 400 डिग्री तक किया जाता है।फ्लोरोसिलिकॉन का उपयोग उन अनुप्रयोगों के लिए किया जाता है जहां जेट ईंधन, गैसोलीन और अल्कोहल के संपर्क में होते हैं।EPDM का उपयोग उन अनुप्रयोगों के लिए किया जाता है जहां कूलेंट, स्टीम, फॉस्फेट एस्टर के संपर्क में होते हैं।

इच्छित वातावरण के लिए उपयुक्त एक विशिष्ट रबड़ चुनने के बाद, एक प्रवाहकीय भराव निर्धारित किया जाना चाहिए।सबसे आम प्रवाहकीय धातु भराव में से कुछ का उपयोग किया जाता है चांदी एल्यूमीनियम, चांदी के गिलास, चांदी तांबा, और निकल ग्रेफाइट। सही भराव को भरना एक विशिष्ट अनुप्रयोग के लिए आवश्यक परिरक्षण के स्तर पर निर्भर करता है, अधिक प्रवाहकीय भराव उच्च स्तर का होता है परिरक्षण हासिल किया।
